雖然智能表計行業目前滲透率還比較低，但是基于政策、需求、技術等幾個利好的消息，當前智能表計行業處于高速增長期的起點。國信證券的行業報告中指出，在政策端，國家推動加快水、氣、熱、電表更新?lián)Q代；在需求端，水務、燃?xì)夤緦?duì)存量機械表和 IC 表有強烈的智能化替換需求；在技術端，NB-IoT 技術和產業鏈的成熟為 NB-IoT 智能表的廣泛部署提供條件，也推動行業格局進一步集中。

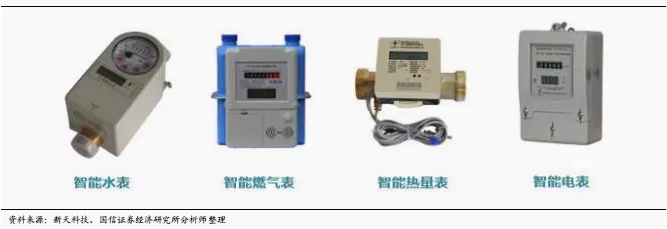

我國表計行業經歷了從機械表到智能表的演變，而智能表也經歷了從預付費智能表（IC 卡預付費表）再到智能遠傳表進而逐步進化到電子表的演變。當前，我國表計市場處在普通機械表、智能表共存的局面。智能遠傳表相比 IC 卡預付費表來說，可實現遠程抄表、遠程閥控、故障檢測、異常報警等功能。智能表計是對傳統機械表計的替代，將機械刻度表度數數據化，并通過內置無線通信模塊接入網絡，向電網、水務、燃?xì)?、供熱企業的數據中心提供用戶的使用數據，實現遠程抄表、動態監測、資源優化配置等目標。目前我國四大表智能化水平差異較大，其中，根據智能電表的滲透率最高，超過 90%；智能燃?xì)獗頋B透率約 50%，仍有一半市場被傳統膜式燃?xì)獗硭紦?jù)；智能水表下游水務公司客戶分散，當前滲透率較低，約 30%；智能熱量表市場主要集中于黑龍江、吉林、遼寧等北方 15 個供暖地區，季節性明顯，滲透率也較低。以智能燃?xì)獗砗椭悄芩頌榇淼闹悄鼙碛?jì)市場是當年 NB-IoT技術應用成熟且發展最迅速的應用場景。
隨著行業迅猛發展，行業對于OTA升級功能需求迫切，但OTA升級算法研發難度大，自主研發困難。同時，部分現有的智能表計受限于硬件資源，無法直接使用OTA升級功能，如果換用資源豐富的主控芯片也將顯著提高產品成本。

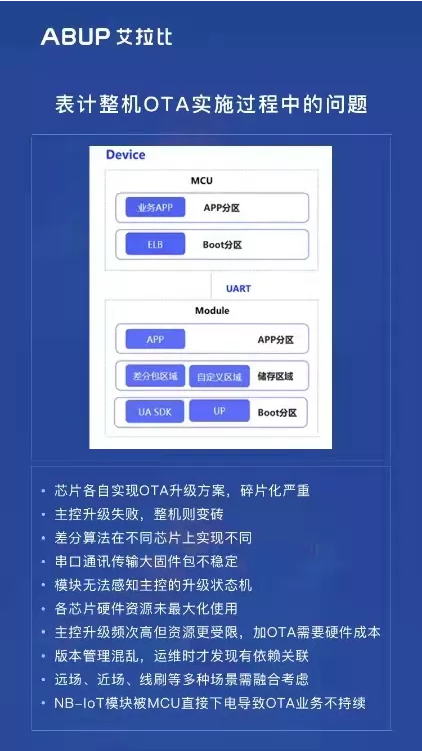

在FOTA升級的過程中，行業客戶同樣存在著一些問題。如芯片各自實現OTA升級方案，碎片化嚴重。升級容錯率低，一旦主控升級失敗，則整機變磚。我們整理了行業在OTA時面臨的問題：

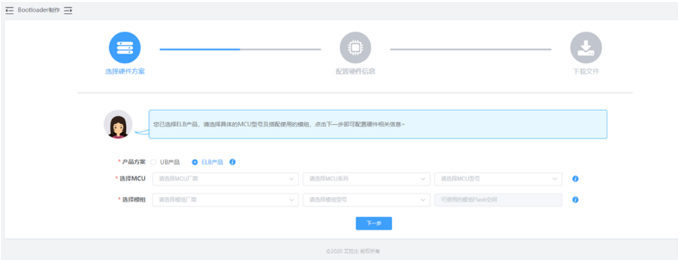

面向不同的智能表計行業客戶，以及差異化的應用場景，艾拉比可提供多樣化的解決方案：針對單個芯片的升級方案，艾拉比推出標準化產品UB（Upgrade Bootloader）。UB是面向MCU的獨立標準化bootloader程序，類似于android的recovery或者Linux的UBoot。用戶根據選定的MCU型號和基本信息，通過界面化工具直接生成。使用NB-IoT模組 + MCU作為硬件方案，需要升級MCU上的主控應用程序，NB-IoT模組只做數據透?jìng)鳌?/span>

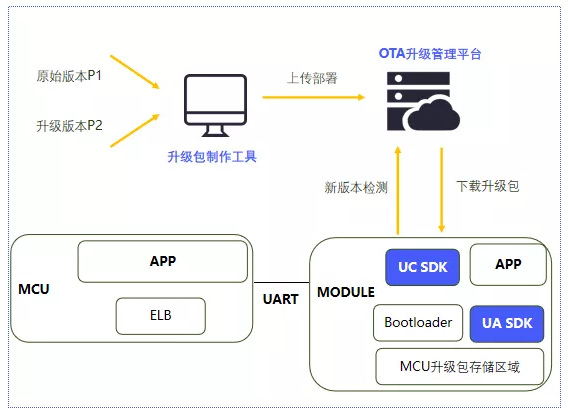

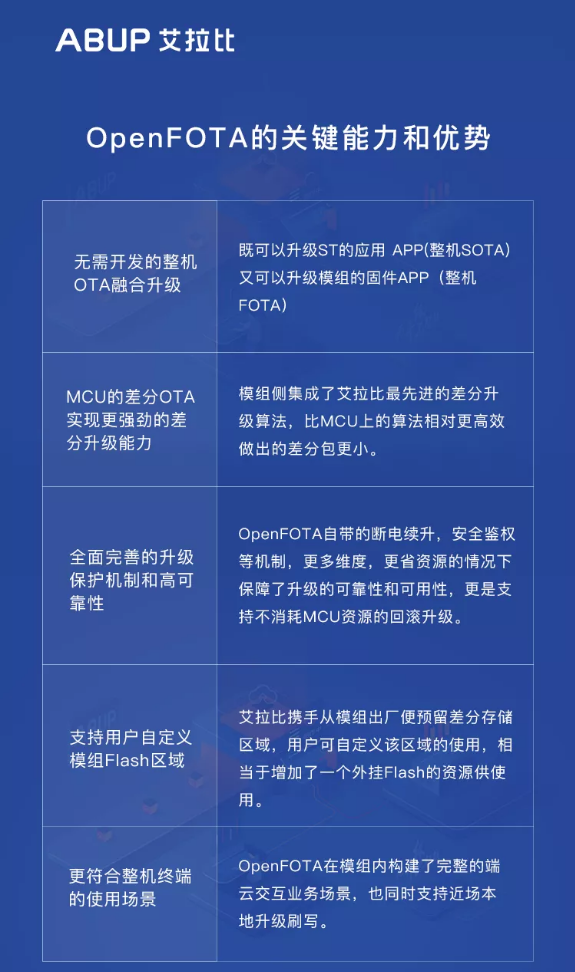

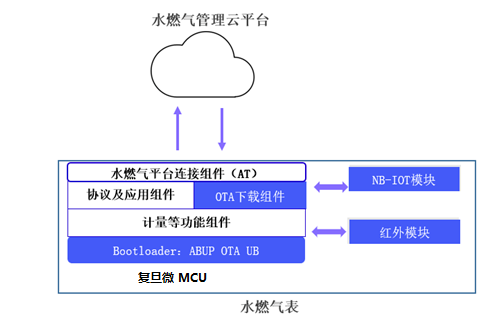

MCU燒錄艾拉比ELB固件,在應用層集成平臺下載程序,其中對網絡調用通過NB-IoT模塊的AT指令完成。NB-IoT模塊只進行數據透?jìng)鲗?shí)現網絡連接。NB-IoT包含應用和歷史數據、配置數據等區域，升級過程只升級應用區域，數據區不做任何改變。差分包也可以通過紅外/藍牙等模塊近場傳輸?shù)奖碛?jì)中，避免拆機等工作。將生成的UB通過夾具/燒錄器等燒錄至MCU內部Flash的Bootloader區域或者獨立的一個子系統分區。使用NB-IoT模塊+MCU作為硬件方案，需要升級MCU上的主控程序，NB-IoT模塊只做透?jìng)鳌?/span>艾拉比深入行業客戶，結合著設備的硬件構成及資源情況，推出整機級升級OpenFOTA方案。OpenFOTA方案旨在借用硬件資源較豐富的模組的FOTA能力來升級主控MCU的應用程序。
OpenFOTA方案設備端構成如上圖所示，主控處理器MCU燒錄艾拉比ELB 固件，該固件是圖形化配置生成，其中包含與模組進行OTA業務交互的 UP 程序以及MCU的輕量級Bootloader引導程序和相關保護機制，而在模組中已經預先集成了艾拉比的 UA差分算法、UP 程序、交互邏輯接口等。
終端客戶在使用的時候只需要為MCU燒錄ELB固件，然后搭配對應的模塊即可，幾乎不需要再為如何實現FOTA而煩惱，只管驗證和使用。
